Allor je decide de vous faire un tuto pour installer la puce cygnos v2 trés utile pour le hack et surtout le modding.
Matériel Requis
La puce Cygnos v2 -> disponible ici
http://consoles.librasoft.fr/118-cygnos-v2.htmlUn fer à souder 12w avec panne de précision (0.12mm conseillé)
Du fil Kynar
Drémel
4 petites Vis
Requis
Un système Windows: XP ou Vista
Cygnos ToolBox v1.0 et pack Drivers (dispo sur le net et fourni avec la puce parfois)
Possibilité donner par la puce:
-Lancer des jeux graver
-Installer xreboot et xexreboot donc modifier l'interface et donc pourvoir lancer lesj eux installer sur le HDD sans le cd.
-la possibilité d'installer le hack JTAG donc plein de possibilité pour le moding (tuto bientot dispo)le jtag n'est pas disponible avec la cygnus v1 donc prenez la v2 a moins que vous ne voulier payer encore une fois pour installer le jtag.
Installation de la puce
Pour installer cette puce il faudra démonter entièrement votre carte mère, à savoir la coque, les petites vis, et les vis noires. Une fois toute démontée, la puce se place sous la carte mère.
Vous aurez besoin de souder les points quick-solder pads de la puce.
Il y a 7 points à gauche et 8 points à droite. Je vous conseille de bien préparer les points de soudures AVANT de poser la puce. Grattez le vernis, puis déposez déjà un peu d’étain sur chacun des points. Posez la puce et alignez les points de soudure en fonction du quick-solder. Je vous conseille de mettre en place le Flat Câble avant de souder la puce, c’est plus facile que de le mettre en place après.
Pour les points d’alimentation VCC et GND, je vous conseille d’utiliser du fil de plus gros calibre que le kynar ou de doubler votre fil kynar. De plus il est important d’avoir une bonne masse, de ce fait il est conseillé de la prendre sur deux points.
Ne prenez pas en compte les fils violet. Il ne concerne que le hack JTAG, pour cela reportez vous au deuxième tuto.
Une fois la puce posée, remontez la console et faites passer le Flat Cable comme ceci :
Je vous conseille de ne pas remettre la vis de la coque a cet endroit afin d’éviter d’écraser le câble.
Vous avez le choix de mettre l’interrupteur où vous le souhaitez, cependant la place la plus adéquate est au niveau du cache du disque dur.

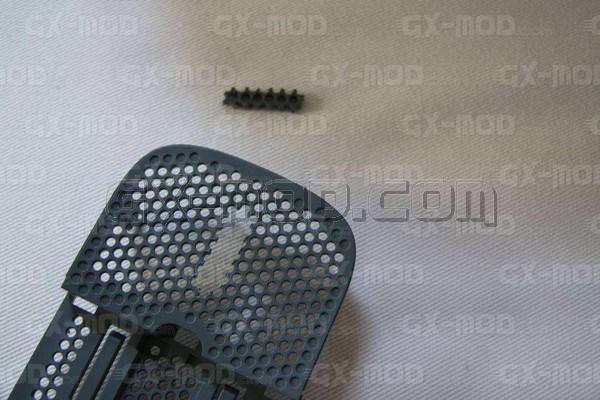

Coupez au drémel une petite partie de ce cache comme suit :
Puis installez l’interrupteur de cette manière :
Une fois tout remonté voilà ce que cela donne :
En mode Nand d’ogirin :
En mode Nand Cygnos v2 :
Installation des et mise à jour du firmware
Une fois la pose de la puce effectué, il faut installer les drivers, puis le logiciel.
une fois installée, je vous conseille de mettre à jour le firmware. Lancez le logiciel :
Connectez votre puce avec le cable usb(celui que vous avez installer a coté de l'interupteur), cela a pour effet de vous indiquer dans la barre d’information d’en bas que la puce est détectée et vous indique si vous utilisez la nand d’origine ou la nand cygnos embarquée.
Rendez vous dans l’onglet firmware et choisissez le nouveau fichier, puis cliquez sur Program.
La maj va s'éffectuer.
Utilisation du logiciel
Cygnos Tool Box vous permet de dumper(flasher pour piyvoir lire les jeux gravé), programmer votre nand d’origine ou la nand embarquée dans la cygnos v2.

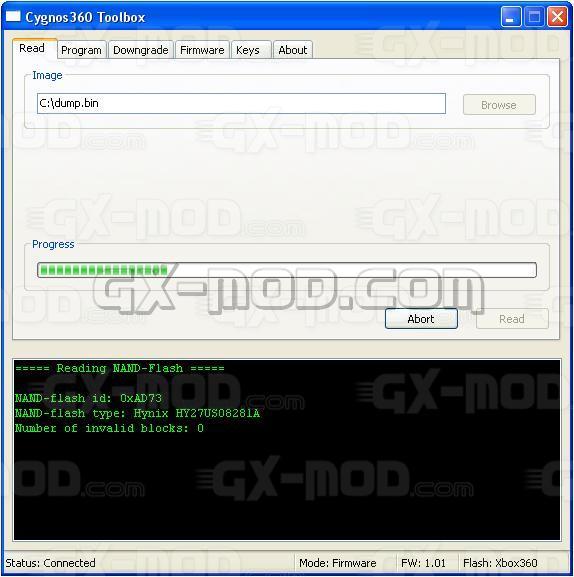

Pour dumper la nand d’origine mettez vous en mode Xbox 360(lumiere bleu eteinte) à l’aide de l’interrupteur de la cygnos v2, puis cliquez sur Read.
Une fois dumpé, afin de vérifier que celui-ci, je vous conseille de programmer la nand embarquée de la cygnos avec le fichier dumpé, puis d’allumer la console sur le mode Cygnos. Si la console démarre et fonctionne correctement votre fichier de dump est correct.
ATTENTION A BIEN FLASHER LA NAND EMBARQUEE DANS LA CYGNOS ET PAS VOTRE NAND D'ORIGINE(en gros flasher une fois quand l'interupteur et allumé et l'autre fois quand il et éteint).
Si tel n’est pas le cas, vérifiez toutes vos soudures.
Et voila vautre cygnos v2 et ENFIN prete maintenant si vous voulez modder a vautre guise et avoir encore plus de possibilité installer le hack jtag (déja dans la puce mais pas activer)un tuto serat bientot dispo!
PS:j'ai fait se pucage a un copain et j'en et profiter pour faire le tuto sachant que mon ancienne console été pucer et jtagger je ferais le hack jtag chez lui demains et j'en profiterais pour faire le tuto!
Tuto réaliser par x RoKaM v1 (alias rokam68)demander avans de copier/coler
